パートターン型アクチュエータ, コンパクトアクチュエータ

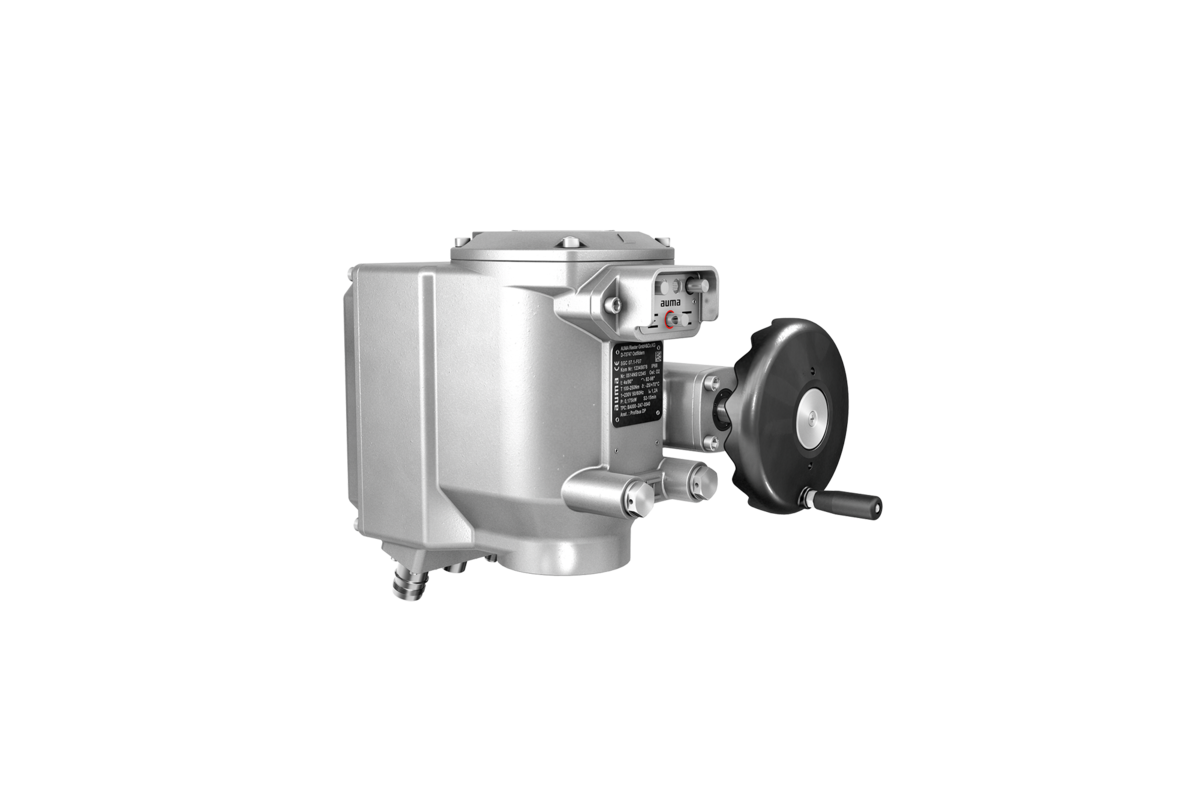

SGC-SGCR

制御装置付き「小型」電動パートターン型アクチュエータ全パラメータをアクチュエータに直接設定します。制御装置には開閉器、電源アダプタ、DCSとのインターフェースが搭載されます。この制御装置はバルブの終端位置に達したときやモータが過熱したとき、またはトルク過負荷が発生したときにアクチュエータをオフにします。

ハウジング部はすべてアルミニウム製です。これにより、アクチュエータが非常に軽量になりました。

アクチュエータSGCはオン/オフ定格と位置決め操作(クラスAとクラスB) / (短時間稼動 S2 - 15分)専用の仕様であり、アクチュエータSGCRが調節定格(クラスC) S4 - 40 %専用です。

トルク範囲

25 Nm – 1000 Nm

オン/オフ定格および調節定格用

設計上の特徴

  • 位置およびトルクに基づくシャットダウン
  • 可変速ブラシレスモータ
  • 開度フィードバック 4:...20 mAまたはフィールドバスインターフェース経由
  • 手動操作のハンドホイール

使用条件

  • 広い温度範囲
  • 最高レベルの保護等級
  • 高度な腐食保護
  • 高い耐衝撃性

オプション

  • アクチュエータから分離された現場操作機

インターフェース

  • 様々な電圧 (DC/AC) の制御入力
  • ステータス信号用無電位信号リレー
  • フィールドバスインターフェース

仕様

一目でわかる最も重要な事実

設計上の特徴

使用条件
