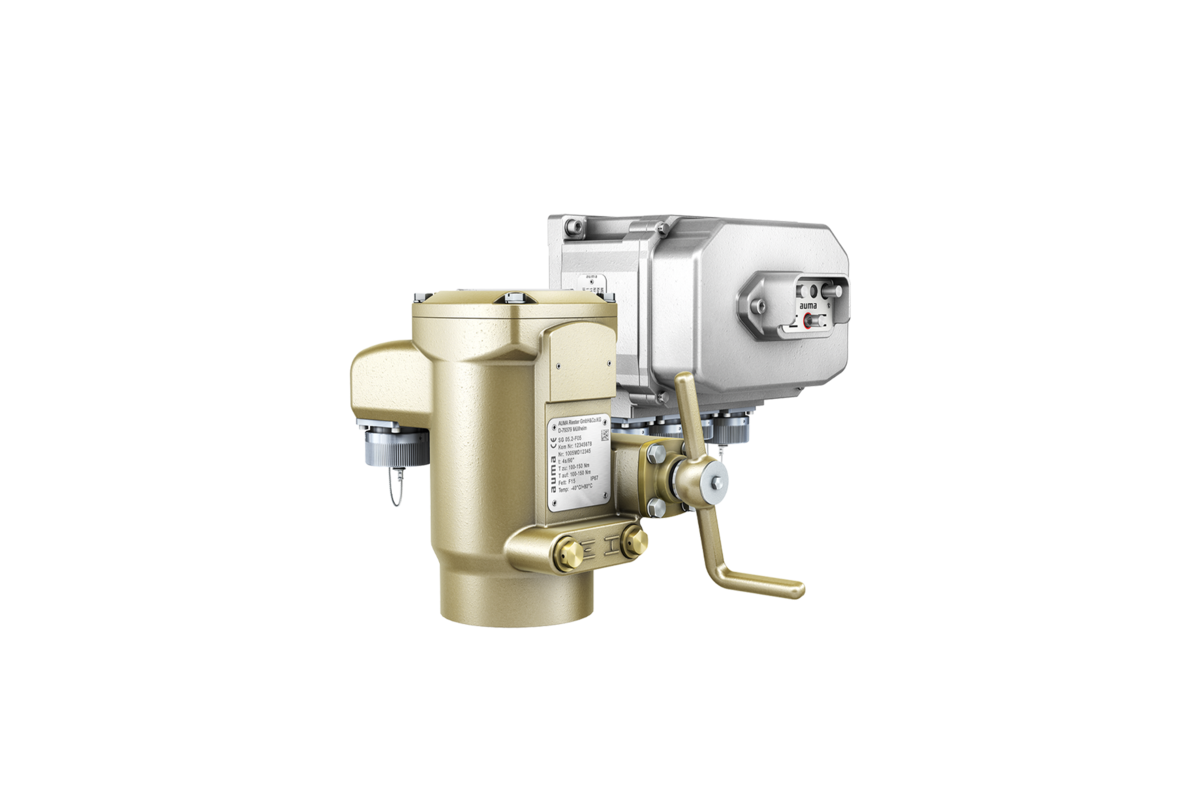

分離型制御装置MEC付き「小型」電動パートターン型アクチュエータ
すべてのパラメータは、制御装置MECで直接設定されます。制御装置には開閉器、電源アダプタ、DCSとのインターフェースが搭載されます。この制御装置はバルブの終端位置に達したときやモータが過熱したとき、またはトルク過負荷が発生したときにアクチュエータをオフにします。
アクチュエータについては全ハウジング部分がブロンズ製で、外部のねじはすべてステンレス製です。このため長期間の海上輸送でも海水耐性が完璧に保証されています。制御装置MECのハウジングはAUMAパウダーコーティング処理が施されたアルミニウム製で、これも高い耐腐食性を有しています。
アクチュエータはオン/オフ定格と位置決め操作(クラスAとクラスB) / (短時間稼動 S2 - 15分)専用の仕様であり、 調節定格(クラスC) S4 - 40 %用仕様です。
25 Nm – 500 Nm
オン/オフおよび調節定格のための耐海水性25 Nm - 500 Nm
トルク範囲4 s - 90 s
90°82 ° - 98 °
ピボット角度IP67
保護等級KTL
腐食保護-25 °C - +70 °C
周囲温度
