İletişim sistemleri

Fieldbus

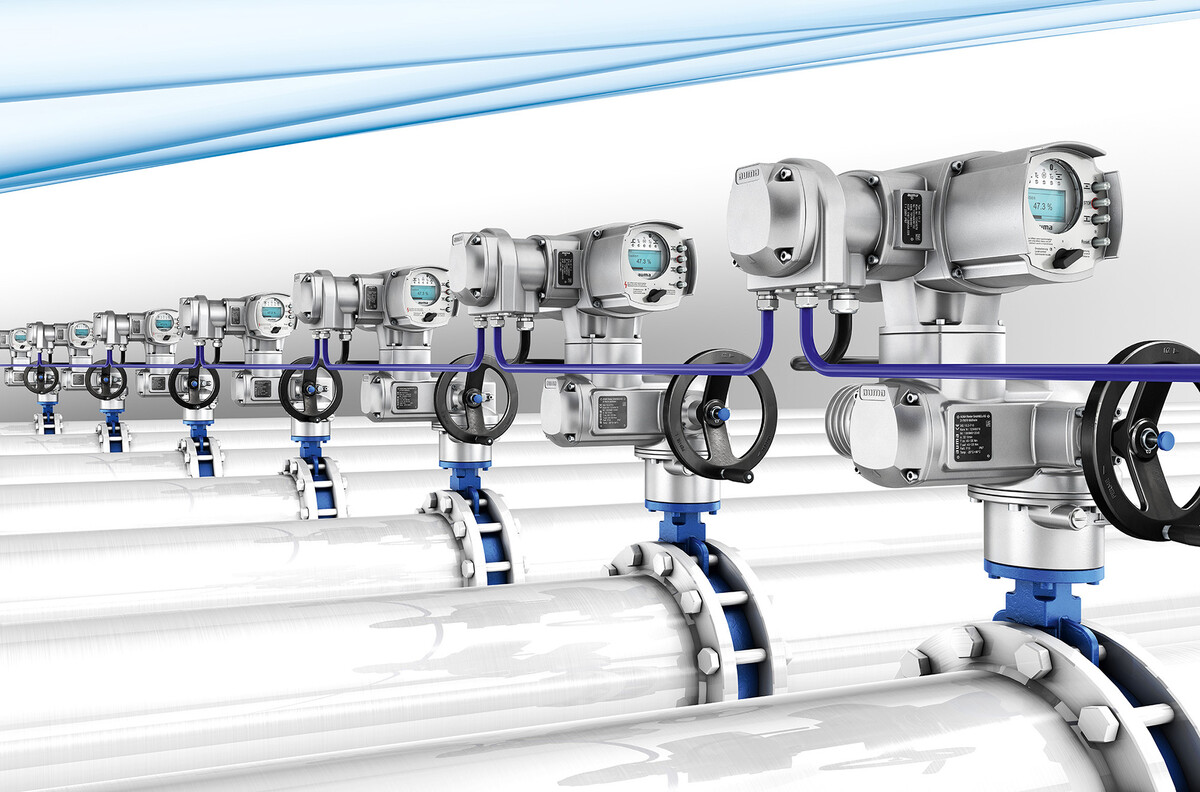

Çok sayıda farklı Fieldbus sistemi bulunmaktadır. Tesis tipine ve bölgeye göre belli tercihler gelişmiştir. AUMA aktüatörleri dünyanın her yerindeki her türlü proses tekniği tesisinde kullanılabildiğinden proses otomasyonuna entegre edilmiş değişik Fieldbus sistemlerine uygun arabirimler almak mümkündür.

  • Profibus DP
  • Modbus RTU
  • Foundation Fieldbus

Fieldbus'a ek sensör bağlayabilmek için AUMA cihazları her durumda dijital ve analog girişlerle gönderilebilir.

Profibus

Profibus bir dizi Fieldbus türü sunar: Proses otomasyonu için Profibus PA, Ethernet bazında veri aktarımı için Profinet ve tesislerin, enerji santrallerinin ve makinelerin otomasyonu için Profibus DP. Profibus DP basit ve sağlam veri aktarma fiziği (RS-485) ve farklı yapılandırma kademeleri DP-V0 (daha hızlı döngüsel ve daha belirleyici veri alışverişi), DP-V1 (cihaz parametrelerine ve teşhis verilerine döngüsüz erişim) ile DP-V2 (zaman damgalama veya redundans gibi diğer işlevler) nedeniyle tesis tasarımında otomasyon için ideal seçimdir.

  • Uluslararası standartlaşmıştır (www.profibus.com)
  • Dünya çapında yaygınlaşmıştır
  • Kurulmuş yüksek baz
  • Kontrol tekniğine standart entegrasyon (FDT, EDD). Çok sayıda cihaz
  • Tipik uygulamalar: Elektrik santralleri, arıtma tesisleri, su tesisleri, tank depoları

Modbus

Modbus nispeten daha basit ancak oldukça çok yönlü bir Fieldbus protokolüdür. Tesislerin otomasyonu için gereken tüm işlevleri sunar, örn. basit dijital bilgilerin, analog değerlerin, cihaz parametrelerinin veya teşhis verilerinin alışverişi.

Tesislerin otomasyonu için Profibus'ta olduğu gibi burada da sıklıkla basit ve sağlam RS-485 veri aktarım fiziği kullanılmaktadır.

Modbus bu fiziğin temelinde çeşitli telegram formatlarını destekliyor, örn. Modbus RTU veya Modbus ASCII. Ethernet bazlı Modbus TCP/IP versiyonuyla genellikle üst düzey otomasyon sistemlerine entegrasyon da sağlanıyor.

  • Uluslararası standartlaşmıştır (www.modbus.org)
  • Basit protokol
  • Dünya çapında yaygınlaşmıştır
  • Çoğu basit otomasyon görevi için yeterlidir
  • Tipik uygulamalar: Arıtma tesisleri, pompa istasyonları, tank depoları

Foundation Fieldbus (FF)

Foundation Fieldbus (FF) özel olarak proses otomasyonundaki gereksinimlere göre geliştirildi. Alan düzeyinde kullanılan FF H1 protokolünün aktarma fiziği IEC 61158-2 ve ISA SP 50.02 bazındadır. Bu standartlar, veri aktarımı için ortam koşullarını ve basit alan cihazlarının aynı hat çifti üzerinden enerji beslemesini tanımlar. FF H1 değişik topolojilere olanak tanır. Junction Boxes veya segment bariyerleriyle bağlantılı olarak çok esnek kablo kanalları mümkündür. Olağan hat ve ağaç yapılarının yanı sıra FF H1 noktadan-noktaya bağlantıları veya alan cihazlarına giden bir ana hatta ve tekli kol hatlarına sahip yapıları da desteklemektedir.

Foundation Fieldbus'un veri arabirimleri standartlaşmış işlev bloklarına, örneğin AI (Analog Input) veya AO (Analog Output) dayanmakta ve bunların giriş ve çıkışları birbirine bağlanabilmektedir.

Bu sayede FF alan cihazları doğrudan birbirleriyle iletişim kurabilir, ancak bunun için segmentte FF iletişiminin koordinasyonu için bir Link Active Scheduler (LAS) gereklidir.
